МОЕОРВ{{0}В9008 Хигх-Опрема за детекцију подземних каблова и металних цевовода високих перформанси.

Интегришући детекцију путање, прецизно мерење дубине, идентификацију кабла и локацију квара, овај систем се може похвалити јаким анти-могућностима против сметњи и стабилним позиционирањем. Погодан је за сценарије као што су одржавање електроенергетског система, изградња општина, истраживања цевовода и хитна поправка кварова.

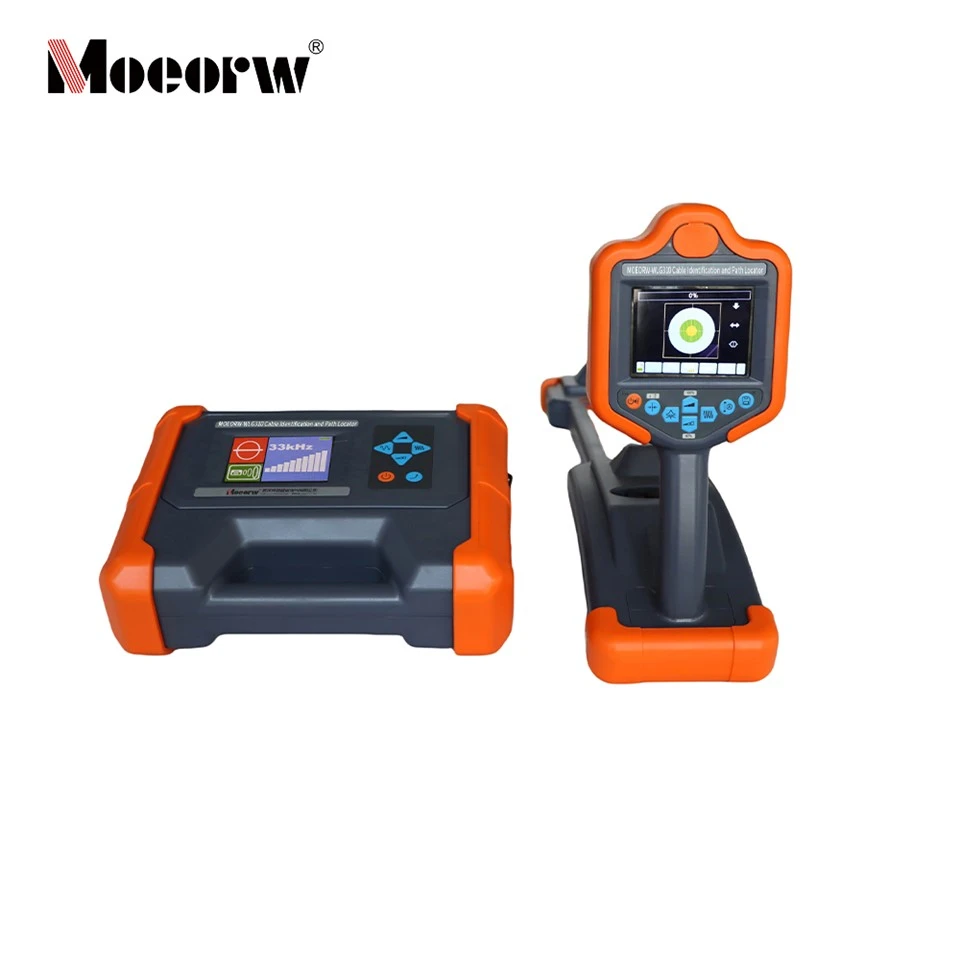

МОЕОРВ-В9008 идентификатор и локатор руте кабла је наменски детектор руте каблова-високих перформанси, који се састоји од предајника и пријемника сигнала. Може се користити за детекцију рута, мерење дубине и мерење цевовода подземних каблова и металних цевовода. Са разним опционим додацима, може да изврши јединствену идентификацију, као и да лоцира оштећење изолације цевовода и одређене врсте кварова на кабловима.

А. Предајник

1. Методе излаза: директна веза, калипер, радијални, појачивач за решавање проблема

2. Излазне фреквенције: 640 Хз, 1280 Хз, 8 кХз, 33 кХз, 82 кХз, 197 кХз

3. Излазна снага: 15В Мак, 10 подесивих нивоа

4. Усклађивање импедансе: Потпуно аутоматско

5. Заштита од пренапона и прекомерне струје: Потпуно аутоматска

6. Људски-Интерфејс машине: ЛЦД у боји 320 × 240, видљива сунчева светлост.

7. Power supply: Built-in lithium-ion battery pack, nominal 7.4V , >6Ах

8. Интерфејс за помоћно напајање: ДЦ7~15В, 2А

9. Пуњач: АЦ 100-240В, 50/60Хз, УСБ-Ц порт ПД брзо пуњење.

10. Димензије: 280 × 220 × 90 мм; Тежина: 2,3 кг

11. Заштита: ИП65

12. Радни услови: -25 степени до 60 степени,<90 % RH, <4500m

Б. Пријемник

1. Методе пријема: уграђен-у калем, флексибилна чељуст, стетоскоп, А-оквир

2. Режими детекције: широки врх, уски врх, вредност долине, историјска крива, скенирање врха и долине

3. Активне фреквенције: 640 Хз, 1280 Хз, 8 кХз, 33 кХз, 82 кХз, 197 кХз

4. Пасивни фреквентни опсези: АФБ пуна-фреквентна пасивна детекција, опсег фреквенције снаге, фреквенција снаге 2./5./9. хармоници, 5~15к, 15~25к, 25~40к

5. Људски-Интерфејс машине: ЛЦД у боји 320 × 240, видљива сунчева светлост.

6. Напајање: Уграђена-у литијум-јонска батерија, номинално 7,4В, > 3Ах

7. Пуњач: АЦ 100-240В, 50/60Хз, УСБ-Ц порт ПД брзо пуњење.

8. Димензије: 680 × 120 × 277 мм; Тежина: 2,0 кг

9. Заштита: ИП65

10. Радни услови: -25 степени до 60 степени, < 90 % РХ, < 4500м

1. Више функција у једној: детекција путање + идентификација кабла + решавање проблема са -оквиром.

2. Екран компаса у боји: Пружа јасан поглед на подземне цевоводе.

3. Ултра-висока осетљивост, ултра-уски пропусни пријем од 0,5 Хз и висока заштита од-сметања.

4. Праћење тачних и нетачних упутстава: Елиминише сметње из оближњих цевовода.

5. Побољшано сондирање дубине: у реалном-времену и прецизно мерење дубине.

6. Помоћни сензор за сондирање дубине: Упозорење о изобличењу сигнала.

7. Више фреквентних опсега пасивне детекције: АФБ пасивна детекција пуног-опсега, фреквенцијски опсег снаге, опсег радио фреквенција.

8. АФБ пасивна детекција пуног-опсега: Нема потребе да бирате фреквентни опсег, аутоматски анализира сигнале у целом фреквентном опсегу, интелигентно и практично.

9. Стезаљка предајника високих{1}}учинака: Спаја сигнале са каблом који ради.

10. Јединствена идентификација: Користи флексибилне стезаљке за лак рад, високу поузданост и функционалност мерења струје.

11. Детекција напона корака: Лоцирање тачке квара изолације земље.

12. Пренос дигиталног појачала-велике снаге, потпуно аутоматско усклађивање импедансе и аутоматска заштита.

13. Предајник има више метода излаза сигнала: директан излаз, спајање стезаљке и индукција зрачења.

14. Потпуно дигитална обрада преноса и пријема, стабилна и поуздана.

15. Уграђена-литијум-јонска батерија великог-капацитета-, аутоматско искључивање када је под напоном, аутоматско искључивање након дуже неактивности.

16. Предајник има помоћни интерфејс за напајање, а екстерно напајање подржава дуже време рада.

17. ИП65 висока{2}}заштита.

18. УСБ-Ц ГаН брзо пуњење.

▲ Детекција темеља подземних каблова:лоцирање путање и мерење дубине закопавања подземних енергетских и комуникационих каблова. Погодан је за прелиминарна испитивања цевовода у новоградњи и пројектима проширења.

▲  Идентификација кабла за рад/ван{0}}ван{1}}одржавања: Прецизно лоцира ван{0}}каблове-који нису у употреби; обезбеђује сигурну идентификацију погонских каблова без прекида или искључења струје, погодних за одржавање трафостаница и дистрибутивних водова.

▲​​​​​​​ Локацијакварови каблова укључујућикратки спојеви{0}}ниског отпора, релативни оклопни каблови, отворене жице и кварови уземљења у неоклопним кабловима; проналажење кварова на омотачу-каблова високог напона и изолацији цевовода.

▲​​​​​​​  Откривање општинског гасовода:Детекција путање и дубине металних цевовода за водоснабдевање, гас и катодну заштиту, погодно за инспекцију градске цевоводне мреже и избегавање изградње.

▲​​​​​​​  Инжењерска изградња и рад и одржавање:ископ пута, истраживање подземног цевовода пре изградње метроа/цевовода; свакодневни рад и одржавање и хитне поправке електроенергетских, комуникационих и општинских објеката.

▲​​​​​​​ Високо{0}}прецизно снимање и архивирање,у комбинацији са ГНСС/Блуетоотх модулима, омогућава снимање координата цевовода, рангирање путање и отпремање података за коришћење у-изграђеном геодетском раду и ГИС архивирању.
