Мултифункционални бежични фазни напон{0}}ампер метар

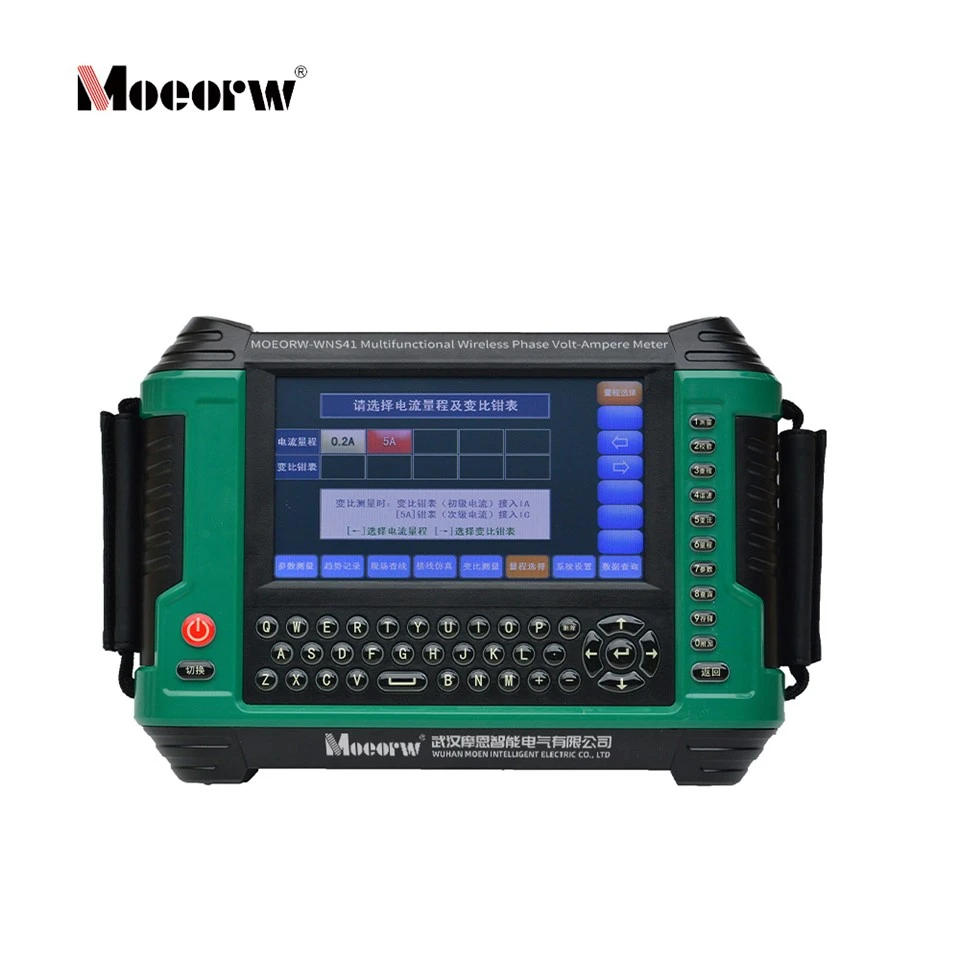

МОЕОРВ-ВНС41 је високо-инструмент за тестирање параметара наизменичне струје који је развио Вухан Моен Интеллигент Елецтриц Цо., Лтд., који усваја технологију директног узорковања наизменичне струје за мерење електричних параметара фреквенције напајања и идентификацију кварова у електричним круговима на{5}} локацији. Опремљен 7--инчним ТФТ екраном у боји осетљивим на додир, двоструким режимима напајања, Блуетоотх бежичном комуникацијом и подршком за управљање подацима за ПЦ/Андроид АПП, посебно је дизајниран за предузећа за снабдевање електричном енергијом и потрошњу за инспекцију система за мерење енергије и секундарних кола заштите релеја. Опрема може аутоматски да генерише векторске дијаграме, израчунава коефицијенте корекције и надокнадиву електричну количину за сценарије погрешног повезивања, са уграђеним-складиштем и више-каналним функцијама за извоз података које подржавају инспекцију на лицу места, архивирање података и анализу на даљину.

Инструмент усваја праву РМС (РМС) архитектуру узорковања за три независна канала напона и три канала за узорковање струјних клешта. Напонски сигнали се уносе преко Уа/Уб/Уцн терминала са високом улазном импедансом од 500кΩ; струјни сигнали се прикупљају преко струјних трансформатора са подељеним-језгром и конвертују у стандардне нискострујне-сигнале за интерну ДСП обраду.
1. Прорачун електричних параметара: прорачун-у реалном времену напона, струје, фреквенције, активне/реактивне/привидне снаге и фактора снаге на основу узоркованих синусоидних таласних облика.
2. Логика идентификације ожичења: Упоредите измерене фазне углове, векторске односе и секвенце фаза са стандардним моделима ожичења са три-трифазне-три-фазне три-три-четворофазне-моделима ожичења, упарите 336 група (3П3Л) / 672 групе (3П4Л) и изразе коефицијента снаге и коефицијента погрешне комбинације.
3. Комуникација и складиштење података: Локални подаци кеширани и ускладиштени у интерној меморији; подаци се преносе на рачунар преко РС232/УСБ флеш диска или на Андроид терминале преко Блуетоотх-а за праћење-у реалном времену, цртање криве тренда и анализу неравнотеже.
4. Логика двоструког напајања: аутоматско-пребацивање између ПТ напонског напајања наизменичном струјом (80В~480В) и уграђене-литијумске батерије од 7600мАх; функције аутоматског чувара екрана и аутоматског{6}}искључивања се активирају без сигнала/у стању мировања да би се продужио век батерије.

Предња плоча главне јединице

• 7-инчни 800*480 ТФТ екран осетљив на додир, комбиновани физички тастери
• Наменски функцијски тастери: Укључивање, мерење параметара, провера ожичења, тест ЦТ односа, избор опсега, подешавање система, упит података, чување података, проширена функција, повратак, прекидач карактера и тастатура за унос

Реар Панел

• Ознака фабрике: Означите модел, тачност, спецификацију, датум производње и сервисну линију
• Одвојиви одељак за батерију са фиксним завртњима, отворима за расипање топлоте, резервисаним слотовима за ремен
• ДЦ12В порт за пуњење, Уа/Уб/Уц/Ун напонски терминали, интерфејси са двоструким струјним стезаљкама (мала струја Иа/Иб/Иц, велика струја ИА/ИБ/ИЦ), УСБ флеш диск порт, РС232 комуникациони порт, ПТ прекидач за напајање

Стандардна додатна опрема
1.Главна јединица ×1
2.Струјни трансформатори са подељеним-језгром (стандард 5А) ×3
3.Три-четворофазни-проводници за испитивање напона (И/Г/Р/Б) ×1 сет
4. Тро-трофазни-напонски каблови за тестирање ×1 сет
5.АЦ220В/ДЦ12В адаптер за напајање ×1
6.Специјални УСБ флеш диск ×1
7. Торбица за ношење са облогом отпорном на ударце ×1
8.Упутство за употребу ×1

Референтни услови рада

Основна прецизност мерења
Напомена: Фазна грешка достиже ±3 степена када је напон 5~10В и струја 1,5~10мА; номинална радна грешка Мања или једнака 2× основној граници грешке.


Карактеристике канала
1. Канал напона: 3 независна канала УАН/УБН/УЦН, улазна импеданса 500кΩ, право РМС мерење
2. Тренутни канал: 3-канални ЦТ узорковање, прави РМС алгоритам; Двоструки струјни интерфејси за мале (1мА~200мА) и велике (10мА~10А) мерење струје

Безбедносни и механички параметри

Параметри напајања

1.ПТ АЦ напајање: АЦ80В~480В, потрошња енергије 7.5ВА
2.Built-in Lithium Battery: 7600mAh 7.4V, charging time >8h, cycle life >500 пута
3. Екстерни адаптер: АЦ220В улаз, ДЦ12В излаз

Конфигурација хардвера и екрана
1,7-инчни 800*480 ТФТ екран у боји осетљив на додир, двоструки додир/физички тастер, пуна библиотека кинеских знакова која подржава кинески/енглески/нумерички унос за означавање података
2.Аутоматско пребацивање опсега за канале напона и струје, није потребно ручно подешавање опсега
3. Двострука архитектура напајања: самостално-напаја се преко ПТ секундарног напона или уграђена-литијумска батерија великог-капацитета за тестирање на отвореном без спољног напајања
4.Компатибилност ожичења са више-режима: подржава једнофазни, трофазни, трофазни-начин (Δ), три-четворофазни-начин мерења (И)
5. Двоструки интерфејси за извоз података: УСБ флеш диск ван мреже + РС232 жичана ПЦ комуникација; Блуетоотх бежична веза са Андроид мобилним терминалима


Перформансе језгра мерења
1.Истовремено мерење 3-напона, струје, фреквенције, фазног угла, активне/реактивне/привидне снаге и фактора снаге; приказ хексагоналног векторског дијаграма у реалном времену
2.Аутоматска идентификација погрешног ожичења: покријте 336 група 3П3Л и 672 групе 3П4Л комбинација погрешног ожичења, излазни секундарни дијаграм ожичења, израз снаге, коефицијент корекције и прорачун електричне количине која се може повратити
3.Тест трансформације и фазне разлике за нисконапонске струјне трансформаторе; подржава подешавање ПТ/ЦТ односа за претварање секундарних измерених података у примарне вредности високог напона/високе-примарне струје
4. Прорачун стопе неуравнотежености напона и струје, подржава ручно пребацивање зупчаника номиналног напона (57,7В/100В/220В/380В)
5. Функција векторског калкулатора: израчунајте векторски збир три-фазних струја да бисте извели теоријску струју неутралне линије


Снимање и управљање подацима
1. Функција снимања тренда: произвољно изаберите 4 електрична параметра за циклично евидентирање, подесив интервал од 1 ~ 99 с, чувајте до 500 тачака снимања по задатку, генеришите графиконе криве оптерећења
2. Локални капацитет складиштења: сачувајте максимално 4000 група комплетних мерних података укључујући векторске дијаграме и шеме ожичења; подржава брисање једног записа или потпуно брисање серије података
3. Извоз података ван мреже: извоз свих сачуваних записа на наменски УСБ флеш диск, читљив уз подршку софтвера за управљање рачунаром за генерисање извештаја и штампање
4. Бежична веза са Андроид АПП: Блуетоотх-прикупљање података у реалном времену,-позиционирање фотографија/видеа на локацији ради доказа инспекције, даљинско отпремање података у облаку и-упит са локације


Помоћне и софтверске функције
1. Модул за симулацију ожичења: ручно подесити напон, амплитуду струје и фазни угао за симулацију различитих грешака у ожичењу за обуку и верификацију
2. Подешавање параметара система: системско време које се може мењати, брзина преноса серијског порта, фреквенција узорковања, осветљеност екрана и време чувара екрана
3. Софтвер за управљање горњим рачунаром: подршка за прикупљање података на мрежи у стварном-времену, увоз података У 盘, упит историјских података, цртање криве и излаз стандардног извештаја о тесту А4
4.Аутоматска{1}}логика уштеде енергије: аутоматски чувар екрана након 2 минута мировања без рада; аутоматско -искључивање након 2 минута када нема улазног сигнала напона/струје

1. Инспекција мерења предузећа за снабдевање електричном енергијом: на-провера секундарног ожичења мерача енергије на лицу места, идентификовање обрнутог поларитета, погрешног повезивања фазе и кварова на отвореном/кратком споју
2. Ревизија индустријске и комерцијалне потрошње енергије: израчунајте износ поврата електричне енергије преко коефицијента корекције за губитак у погрешном ожичењу
3. Пуштање у рад релејне заштите: измерите трофазни векторски однос да бисте проверили исправност ожичења заштитног кола
4.Ниско-надгледање квалитета дистрибутивне мреже: бележите дугорочне-колебање напона/струје, израчунајте тро-стопу неравнотеже у три фазе
5.ЦТ на-калибрацији: тестни однос трансформације и фазна грешка нисконапонских струјних трансформатора
6. Институције за обуку за напајање: функција симулације ожичења за обуку електричара и праксу дијагнозе кварова

Стандардна секвенца операција
1. Прво укључите инструмент, повежите испитне каблове на терминале инструмента
2. Причврстите ЦТ сензоре на измерене проводнике, повежите сонде напона на терминале струјног кола
3. Изаберите одговарајући режим ожичења (једнофазни/3П3Л/3П4Л) на интерфејсу, завршите мерење и сачувајте податке
4. Прво одспојите тест сонде са теренске опреме, затим уклоните каблове са терминала инструмента и искључите напајање

Захтеви дневног одржавања
1. Одржавање ЦТ са подељеним језгром: Редовно чистите контактне површине вилице свиленом крпом умоченом у безводни алкохол; избегавајте косу, металне остатке или прашину између чељусти да бисте спречили померање прецизности
2. Окружење за складиштење: Чувати у сувом складишту-без прашине; избегавајте-дуготрајно излагање високој температури, влажности и јаком електромагнетном пољу
3. Одржавање батерије: Пуните у потпуности свака 3 месеца током-дуготрајног складиштења; зауставите пуњење када индикатор батерије престане да трепери
4. Управљање кабловима: Немојте насилно повлачити испитне каблове; уредно складиштите каблове да бисте избегли ломљење жице
5. Забрана: Не растављајте шкољку инструмента; користите само фабрички-обезбеђен оригинални прибор за тестирање

Безбедносна правила рада
1.Максимални испитни напон не сме прећи 500В АЦ; не укључујте/искључујте испитне каблове када је коло под напоном
2. Не додирујте површине прикључка голим рукама током мерења под напоном да бисте спречили опасност од струјног удара
3. За тро-трофазно- тестирање оставите Уб терминал празним; за једно-фазно тестирање, користите само Уа и Иа канале
4. Држите ЦТ стезаљке даље од суседних великих-проводника струје да бисте смањили електромагнетне сметње
5. Немојте руковати инструментом мокрим рукама нити урањати јединицу у течност
