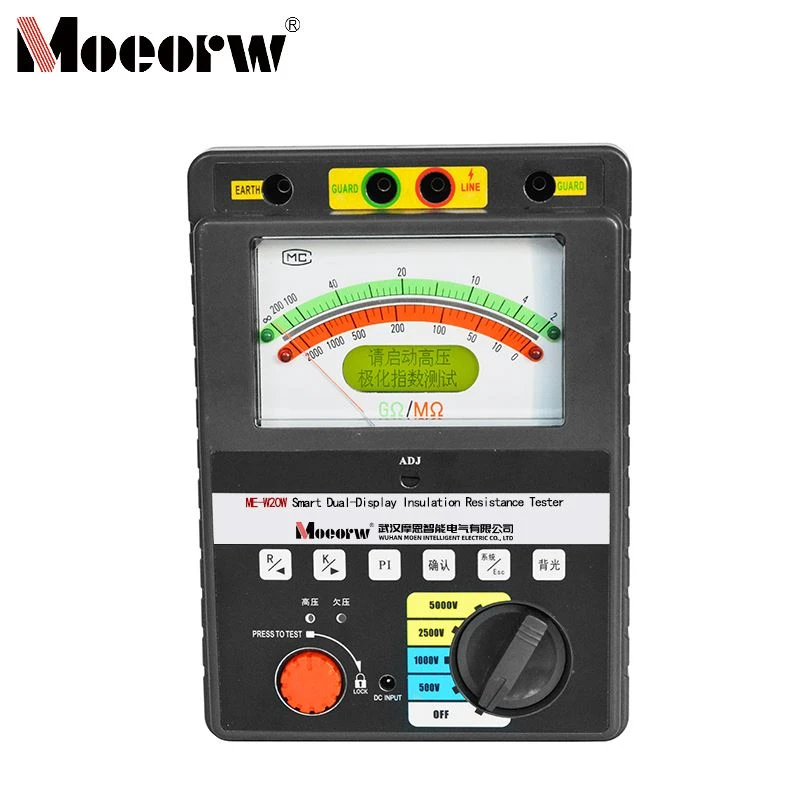

5кВ интелигентни тестер отпора изолације

Увођење производа

У складу са захтевима за тестирање снаге, МЕ-В20В Смарт Дуал-тестер отпорности изолације екрана је интелигентни уређај за тестирање направљен за опрему високог{3}}напона и великог{4}}капацитета у енергетским системима. Има тестни опсег од 0-1ТΩ и омогућава више-област излазног једносмерног напона од 500В до 5000В. Има двоструку дигиталну-аналогну архитектуру екрана и-технологију узорковања и рачунања у реалном времену за прецизна очитавања отпорна на сметње{17}. Може да изврши три теста језгра: стандардни отпор изолације, однос апсорпције и индекс поларизације. Уређај има 200 скупова складишта података за преузимање, заштиту од поднапона и АЦ/ДЦ функционалност двоструке употребе. Гарантује лак рад због своје мале величине и мале тежине. Он прави компромис између сигурности и корисности и прикладан је за испитивање изолације на разним уређајима, као што су каблови, генератори и трансформатори.

Параметар производа (спецификација)

Излазни напон	ДЦ;-500В, -1000В, -2500В, -5000В
Излазни напон	Грешка;±5% ФС (ФС означава пуну-вредност на скали);
Опсег тачности тестирања	1 МΩ до 20 МΩ; Грешка; ±10% ФС (ФС означава пуну-вредност скале); 20 МΩ до 1000 МΩ;±5% ФС (ФС означава пуну-вредност скале); 1 ГΩ до 20 ГΩ;±5% ФС (ФС означава пуну-вредност скале); 20 ГΩ до 200 ГΩ;±10% ФС (ФС означава пуну-вредност скале); 1Т Већа или једнака 200ГΩ Грешка;±20% ФС (ФС означава пуну-вредност на скали); Опсег тестирања; 500В (0-10ГΩ) 1000В (0-20ГΩ) 2500V (0-200GΩ) 5000V (0-1TΩ)
Дигитални тест и опсег приказа	0-1TΩ
Радни услови Температура околине	0 степени -40 степени Релативна влажност; Мање или једнако 70％РХ
Опсег напајања АЦ	220В±10% (напаја га уграђена-литијумска батерија)
Димензије и тежина	230мм×190мм×90мм (Д×Ш×В); Тежина; <3кг

Карактеристике производа и примена

1. **Висока прилагодљивост**: Излази више-опсега једносмерних напона од 500В/1000В/2500В/5000В, са тестним опсегом који покрива 0-1ТΩ. Испуњава захтеве за испитивање изолације за различиту електричну опрему укључујући каблове, генераторе и трансформаторе.

2. **Прецизно тестирање**: Струја кратког-споја прелази 3,3мА, ефикасно превазилазећи ограничења конвенционалних мегоомметара. Користи калкулације узорковања напона/струје у реалном времену- како би се обезбедила прецизна очитавања отпора чак и током флуктуација напона, дајући однос апсорпције и резултате индекса поларизације који се блиско поклапају са стварним вредностима.

3. **Јасан екран**: Одликује се дизајном двоструког-екрана који комбинује дигитално очитавање са механичким точкићима. Кинески ЛЕД екран и механички мерач са двоструком{3}}скалом интуитивно приказују податке о отпорности, напону и времену, док индикаторска светла домета омогућавају брза очитавања.

4. **Кориснички-Пријатан рад**: Опремљен је јасно означеном тастатуром за тестирање која подржава три стандардна теста: отпор изолације, однос апсорпције и индекс поларизације. Компактне димензије (230 мм × 190 мм × 90 мм) и тежина испод 3 кг осигуравају преносивост.

5. **Флексибилно напајање**: Уграђена-литијумска батерија великог-капацитета подржава и АЦ и ДЦ рад. Садржи упозорења о ниском{4}}напону и заштиту од прекомерног пуњења. Захтева периодично пуњење током дужег складиштења.

6. **Практично управљање подацима**: Аутоматски приказује тренутно време. Чува 200 скупова историјских података теста са временским ознакама. Подржава функције упита и{4}}померања страница ради лакшег праћења од стране особља за тестирање.

7. **Снажна заштита од-сметања**: Дизајн ожичења са оклопљеним терминалима елиминише површинско цурење и спољашње електромагнетне сметње, обезбеђујући тачност мерења у сложеним окружењима.

8. **Безбедно и поуздано**: Садржи високо-индикаторско светло на излазу и функцију закључавања. Строго је забрањено додиривање-водова високог напона или искључивање испитних проводника током рада. Након тестирања капацитивних оптерећења великог{5}}капацитета, обезбедите потпуно пражњење да бисте заштитили безбедност особља и опреме.

Детаљи производње

Инструмент је погодан за тестирање перформанси изолације енергетских система и различите електричне опреме високог{0}}високог{1}}капацитета, у складу са прописима о испитивању снаге. Специфични сценарији примене укључују:

Испитивање електричне опреме: Покрива тестирање перформанси изолације за каблове (језгра{0}}до-плашт, језгро-на-изолација језгра), моторе, генераторе, трансформаторе (високи-напон-на-земљу, високи-ниски{10}{1} ниске{11}}напоне-на-изолацију уземљења), инструменталне трансформаторе,-високонапонске прекидаче, одводнике пренапона, кондензаторе за спајање и другу опрему.

Прилагодљивост испитне јединице: Могућност обављања рутинских испитивања отпора изолације, испитивања односа апсорпције и тестирања индекса поларизације. Пружа прелиминарну сигурност и тачну основу за процену за накнадна испитивања перформанси изолације, као што су струја цурења, губитак диелектрика и делимично пражњење.

Прилагодљивост околине и сценарија: Ради на температурама околине од 0 степени до 40 степени и релативној влажности мањој или једнакој 70% РХ. Испуњава захтеве за испитивање изолације у сценаријима укључујући рад и одржавање напајања, одржавање опреме и фабричко тестирање, посебно

Квалификације компаније

ФАК

1)Које функције тестирања подржава МЕ20В Смарт Дуал-тестер отпорности изолације екрана? Које су основне оперативне разлике?

одговор:
Овај инструмент подржава три основне функције тестирања, са следећим кључним оперативним разликама:
Стандардни тест отпорности изолације: Приступ преко тастера "Р" на панелу. Започните тест након што активирате -напонски излазни кључ. Након деактивирања високог напона, ручно потврдите и сачувајте податке. Погодно за брзу процену основних перформанси изолације опреме.
Тест односа апсорпције: Унесите помоћу тастера "К". Након излаза високог напона, инструмент аутоматски мери 60 секунди, хватајући вредности отпора за 15 секунди и 60 секунди да би израчунао однос апсорпције (нпр. 1,08 за 1,02 ГΩ за 15 секунди и 1,11 ГΩ за 60 секунди). Резултати се аутоматски чувају након искључивања високог напона.
Тест индекса поларизације: Унесите преко тастера "ПИ". Процедура рада је идентична тесту односа апсорпције, са само идентификатором типа теста означеним као „ПИ“. Ово процењује дугорочну-стабилност изолације опреме.

2) Приликом мерења опреме која је изложена спољним сметњама електромагнетног поља (нпр. одводници пренапона, кондензатори за спајање), како треба радити да би се осигурала тачност испитивања?

одговор:
Сметње се морају елиминисати преко прикључка за заштиту терминала (ГУАРД). Конкретни кораци су следећи:
Током ожичења, повежите заштитни терминал инструмента (ГУАРД) на заштитни слој тестиране опреме (нпр. горњу прирубницу одводника пренапона).
За тестиране предмете са два или више делова (нпр. одводници пренапона), струје сметњи које генеришу горњи-водови високог напона, итд., ће бити пресрећени од стране заштитног терминала и заобићи главно коло за испитивање, спречавајући утицај сметњи.
За најгорњи део одводника пренапона, повежите његову горњу прирубницу на ЕАРТХ терминал инструмента пре уземљења. Ово усмерава струје сметњи директно на земљу (иако је овај метод нешто мање ефикасан од ожичења оклопљених терминала).
За стандардно тестирање, повежите Л терминал (високонапонски-излаз) на високо-напонски проводник уређаја који се тестира, и повежите Е терминал (прикључак за уземљење) са нисконапонским-крајем или уземљењем. Уверите се да се испитни каблови не вуку по земљи како бисте додатно смањили сметње.

3) Које су кључне мере предострожности у вези са ожичењем, безбедносним операцијама и управљањем подацима када користите инструмент?

одговор:
Мере предострожности за ожичење: Испитни каблови не смеју додиривати тло; за стандардно тестирање, повежите Л терминал (високонапонски-излаз) на високонапонски-проводник испитног објекта, а Е терминал (извод уземљења) на нисконапонски-крај или уземљење; када су потребне сметње у оклопу, спојите ГУАРД терминал на заштитни слој испитног објекта (нпр. прирубницу одводника пренапона).
Безбедносни рад: Никада не додирујте високо{0}}напонске водове када светли индикатор високог{1}}напона. Немојте одспајати испитне каблове током тестирања. За оптерећења високог{4}}капацитивности, испразните пре тестирања и сачекајте неколико десетина секунди (преко 1 минута за изузетно велика оптерећења) након тестирања пре него што искључите каблове.
Управљање подацима: Инструмент складишти 200 скупова историјских података (укључујући вредности теста, напон, време и тип теста). Приступите преко „Системских - историјских података“ и навигирајте страницама помоћу тастера лево/десно. Калибрирајте време уређаја помоћу функције „Модифи Тиме“ да бисте осигурали прецизну следљивост података.
