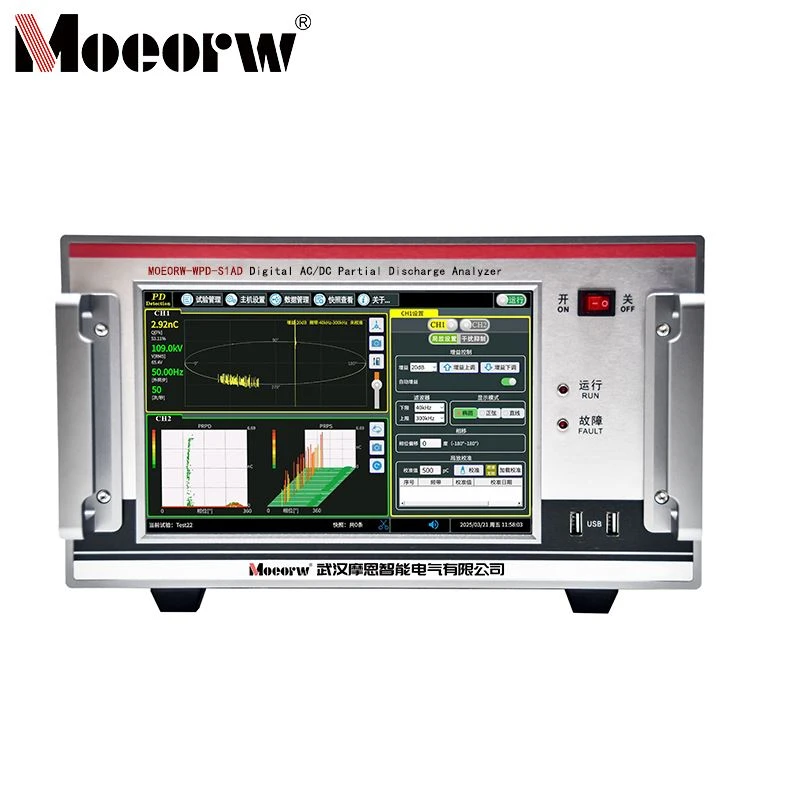

Дигитални АЦ ДЦ анализатор делимичног пражњења
Увођење производа
АЦ/ДЦ анализатор делимичног пражњења има интегрисани дизајн за рад{0}}прилагођен кориснику. Овај инструмент је погодан за испитивање типа, фабричка тестирања прихватања и прихватање високонапонских-производа. Може да врши квантитативно тестирање делимичног пражњења на моторима, инструменталним трансформаторима, кабловима, чаурама, кондензаторима, трансформаторима, одводницима пренапона, прекидачима и другој високонапонској електричној опреми{4}. АЦ/ДЦ анализатор делимичног пражњења је у складу са стандардима ИЕЦ 60270 и ГБ/Т 7354-2018, омогућавајући мерење и снимање делимичног пражњења (ПД) и АЦ тест напона.
Параметар производа (спецификација)
|
(1) Систем за мерење делимичног пражњења |
|
|
(1) Број мерних канала |
Један канал |
|
(2) Улазна импеданса |
50Ω |
|
(3) Аналогни филтер |
(-6дБ) У складу са стандардима ИЕЦ 60270 и ГБ/Т 7354-2018 |
|
① Доња гранична фреквенција фЛ; Може се изабрати од 10 кХз, 20 кХз, 40 кХз, 60 кХз, 80 кХз |
|
|
②Горња гранична фреквенција фУ; Може се изабрати од 100кХз, 200кХз, 300кХз, 400кХз, 500кХз, 1МХз |
|
|
(4) Осетљивост детекције |
<1 pC (CA=10 nF/CK=1 nF) |
| ①<0.1 pC (CA=1 nF/CK=1 nF) | |
|
(5) Опсег мерења |
0,05 пЦ–10,000 нЦ |
|
(6) Тачност узорковања |
14 бита |
|
(7) Брзина узорковања |
100МХз |
|
(8) Опсег подешавања појачања |
60дБ, 40дБ, 20дБ, 0дБ, -20дБ, -40дБ (аутоматски или ручно подесиво) |
|
(9) Опсег проверљиве капацитивности |
6пФ~250μФ |
|
(10) Грешка линеарности |
<±3% |
|
(ИИ) Систем за мерење напона |
|
|
(1) Опсег улазног напона |
5~230ВАЦ (РМС) |
|
(2) Грешка линеарности |
<±3% |
|
(3) Фреквенцијски опсег |
10~450Хз |
|
(4) Режим синхронизације |
Синхронизација напајања или синхронизација улазног напона са аутоматским пребацивањем |
|
(5) Тачност синхронизације |
<1° |
|
(ИИИ) Интерфејси |
|
|
(1) Улаз за делимично пражњење |
1×БНЦ |
|
(2) Улаз напона |
1× Авиатион Цоннецтор |
|
(3) Комуникациони интерфејс |
1× РС232 |
|
(ИВ) Параметри домаћина |
|
|
(1) Оперативни систем |
Линук ОС |
|
(2) Складиштење |
8 ГБ или више |
|
(3) Напајање |
176~264 ВАЦ, 50/60Хз |
|
(4) Снажни осигурач |
250V T 5A |
|
(5) Радна температура |
-10 степени до 50 степени |
|
(6) Температура складиштења |
-40 степени до 60 степени |
|
(7) Релативна влажност |
5% до 95%, без-кондензације |
|
(8) Димензије |
355 мм × 282 мм × 200 мм (Ш × Д × В) |
|
(9) Нето тежина |
11кг |
Карактеристике производа и примена
1. Компатибилност са двоструким-режимом: Подржава АЦ/ДЦ тестирање, погодно за различите сценарије, укључујући испитивање типа, фабричко пријемно тестирање и пуштање у рад високонапонске-опреме.
2. Прецизно мерење: Осетљивост детекције<0.1 pC, 14-bit sampling accuracy + 100 MHz sampling rate, linearity error <±3%.
3. Флексибилна прилагодљивост: Вишестепено филтрирање (10 кХз–1 МХз), подесиво појачање (-40 дБ до 60 дБ), подржава капацитивност тестног узорка од 6 пФ до 250 μФ.
4. Рад-пријатан за кориснике: Интегрисани дизајн јединице (11 кг), Линук ОС + ЛЦД интерфејс, подржава ПРПД/ПРПС визуелизацију спектра.
5. Јака анти-сметња: Садржи маскирање фазног прозора, углађивање импулса и уравнотежен метод за сузбијање сметњи поља.
6. Безбедно и поуздано: Свеобухватни захтеви за уземљење + вишеструка упозорења о-високом напону, ради у температурном опсегу од -10 степени до 50 степени.
7. Ефикасно управљање подацима: 8ГБ+ складиште подржава креирање, чување и извоз података теста, компатибилних са више формата за архивирање.
Детаљи производње
Погодно за тип, фабрику и тестирање прихватања високонапонске{0}}електричне опреме као што су мотори, инструментни трансформатори, каблови и трансформатори. Могућност прецизних лабораторијских мерења и-квантитативног тестирања делимичног пражњења на лицу места.
