Нисконапонски{0}}тестер кратког споја{1}}за трансформаторе

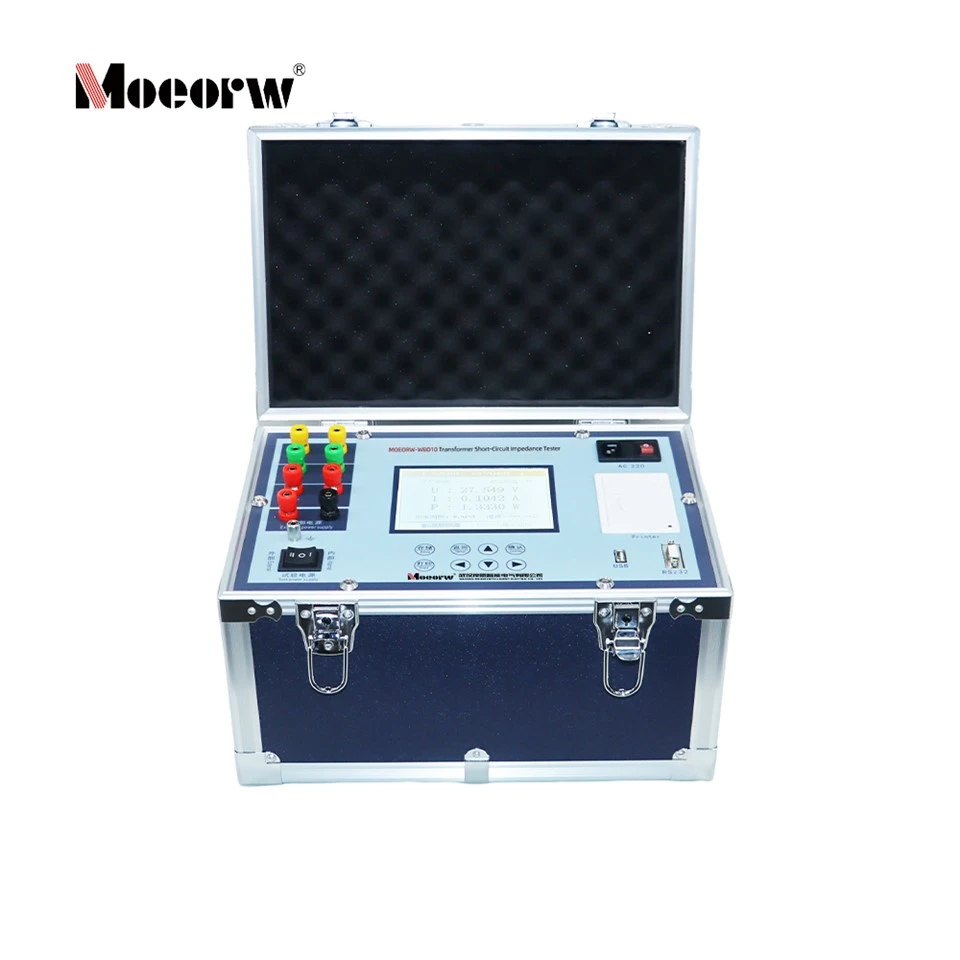

МОЕОРВ-ВБД10, који се такође назива тестер импедансе трансформатора, тестер деформације намотаја или нисконапонски тестер кратког-тестера импедансе за трансформаторе, је специјализовани дијагностички инструмент дизајниран у складу са ГБ1094.5-2003} и стандардом ИЕЦ506{2007:{100} Импеданса{11}}кратког споја је основни параметар трансформатора, а њена варијација је међународно призната као једини квантитативни критеријум за одређивање да ли је дошло до механичке деформације намотаја. Прецизним мерењем импедансе кратког-импедансе,-реактансе кратког споја и напона трофазне импедансе, овај инструмент пружа поуздану подршку података током целог животног циклуса енергетских трансформатора – од фабричког тестирања до оперативног одржавања и ремонта.

Високо{0}}прецизни{1}}систем за мерење широког опсега

The instrument covers a voltage measurement range of 20V to 400V and a current range of 0.5A to 10A, with accuracy classes of 0.2 for voltage and current, 0.5 for impedance, and 1.0 for power (cosφ>0.1). Овај ниво прецизности се постиже помоћу високо{2}}прецизних струјних трансформатора и 24--битних АД претварача на хардверској страни, у комбинацији са дигиталним филтрирањем и хардверским техникама двоструког-супресије против алијасинга на софтверској страни, обезбеђујући стабилно и поуздано аквизицију сигнала чак и у електромагнетском окружењу са јаким сметњама. За крајње кориснике, то значи да су поновно тестирање и усредњавање непотребни-једно мерење даје поуздане резултате, значајно смањујући рад на лицу места који се понавља.

Једнофазно-фазно напајање и интелигентно трофазно тестирање

За разлику од конвенционалне опреме која захтева екстерни трофазни регулатор напона-МОЕОРВ-ВБД10 ради искључиво на једно-фазном АЦ220В напајању. Предња плоча има прекидач за избор напајања „Интернал/Ектернал“: када је постављен на интерно, инструмент аутоматски генерише потребан тест напон; када је подешен на екстерни, регулатор напона се може повезати за шири подесиви опсег напона. Током тестирања, корисници довршавају ожичење у једном кораку, након чега инструмент аутоматски кружи кроз АБ, БЦ и ЦА фазно напајање док синхроно прикупља и рачуна податке. Овај дизајн решава уобичајени-изазов на локацији недоступног или недовољног трофазног капацитета напајања, што га чини посебно погодним за возила за одржавање трафостаница, теренске мобилне испитне станице и сличне сценарије.

Аутоматска конверзија температуре и корекција фреквенције

Вредности импедансе трансформатора варирају са температурним варијацијама, чинећи директна поређења између различитих температура бесмисленим. Овај инструмент укључује функцију избора материјала за намотаје од бакра/алуминијума. Након уноса тренутне температуре уља (или температуре околине) и циљне референтне температуре (подразумевано 75 степени за уљне-трансформаторе, 120 степени за суве- трансформаторе), аутоматски конвертује измерену импедансу у вредност на стандардној референтној температури. Поред тога, инструмент има аутоматску корекцију фреквенције, елиминишући додатне грешке узроковане флуктуацијама фреквенције електричне мреже између 49Хз и 51Хз. Заједно, ове две технологије обезбеђују да-подаци на сајту буду заиста упоредиви са вредностима на плочици са именом и историјским записима о одржавању, ефикасно избегавајући спорове који настају због различитих услова тестирања.

Велики-Управљање подацима о капацитету

Уграђена-нестална- меморија складишти преко хиљаду комплетних тестних записа (укључујући напон, струју, снагу, фреквенцију, температуру, временску ознаку и све друге параметре), док УСБ интерфејс подржава пренос података на УСБ флеш диск, испуњавајући строге захтеве електроенергетске индустрије за архивирање електронских извештаја о испитивању. Уграђени-термо штампач омогућава штампање једним-кључем тренутних резултата или историјских записа, олакшавајући-издавање папирних извештаја на лицу места.

Сценарио 1: Фабричко прихватљиво тестирање за произвођаче трансформатора

Пре испоруке производа, овај инструмент се користи за брзо мерење импедансе кратког-склопа сваког готовог трансформатора, упоређујући резултате са пројектованим вредностима како би се проверило да ли процеси намотаја и квалитет монтаже испуњавају спецификације. Укључена УСБ функција за складиштење омогућава консолидацију пакетних података и увоз у МЕС системе, омогућавајући дигитализовано праћење квалитета.

Сценарио 2: Превентивно одржавање у подстаницама

Током рутинског годишњег превентивног тестирања, особље за одржавање упоређује тренутна мерења импедансе кратког{0}}споја са историјским записима. Ако варијација импедансе премашује праг (обично ±2% се сматра абнормалним), то може указивати на померање или деформацију намотаја, омогућавајући правовремену инспекцију уклањања резервоара и спречавајући неочекиване инциденте.

Сценарио 3: Хитна процена после кратких-кварова у струјном колу

Када дође до квара -у кратком-спајању на излазној страни трансформатора,-особље на лицу места може брзо да подеси овај инструмент да изврши тестирање импедансе кратког -напона{4}} кола. На основу измерене варијације импедансе, они могу да утврде да ли је намотај оштећен и да одлуче да ли трансформатор треба одмах да се искључи из употребе или могу да наставе са радом под надзором, обезбеђујући квантитативне доказе за одлуке о диспечеру.

Сценарио 4: Инспекција-треће стране и форензичка процена

У споровима о квалитету трансформатора или захтевима за осигурање, инспекцијске агенције могу да користе МОЕОРВ-ВБД10 да издају објективне извештаје о испитивању импедансе. Подаци који се генеришу су следљиви према националним метролошким стандардима, пружајући техничку подршку са законском доказном тежином.

Инструмент има пуну енглеску хијерархијску навигацију кроз мени, са подешавањима параметара приказаним на две странице у јасном и логичном распореду. На интерфејсу за мерење, вредности напона, струје и снаге великог{1}}фонтова у реалном{2}}времену се континуирано освежавају, омогућавајући корисницима да визуелно прате цео процес тестирања. Интерфејс историјских записа подржава -претраживање{5}}странице, појединачно прегледање записа са детаљним подацима, штампање једним- кључем и групно брисање помоћу комбинација тастера. Функција временске калибрације обезбеђује да сваки запис носи прецизну временску ознаку, олакшавајући неометано усклађивање са радним картама и оперативним евиденцијама.

Свака МОЕОРВ-ВБД10 јединица пролази кроз потпуну -контролу квалитета процеса-од избора компоненте до коначне испоруке:

• Аутоматска производња-Плаче са језгром се производе помоћу СМТ линија за постављање и лемљење таласом, елиминишући ризик од хладног лемљења повезаних са ручним лемљењем и обезбеђујући конзистентност у јединицама масовне{1}}производње.
• Строга провера старења-Завршене јединице пролазе кроз 48 сати непрекидног рада са напајањем у високо-комори за старење на високој температури да би се унапред откриле потенцијалне слабе тачке, гарантујући дугорочно-стабилан рад у тешким-окружењима на локацији.
• -Метролошка калибрација у више тачака-Сваки инструмент је калибрисан у свом пуном опсегу коришћењем референтних стандарда који се могу пратити до Националног института за метрологију Кине пре испоруке, а прати га фабрички лист са подацима о калибрацији са потпуном следљивошћу до националних мерила мерења.
• Детаљи о материјалу-Прикључни блокови су направљени од легуре бакра високе-проводљивости за ниску отпорност на контакт и отпорност на хабање; кућиште комбинује високо-инжењерску пластику са металним унутрашњим оквиром, балансирајући лаку преносивост са отпорношћу на ударце и падове.
